Ceiling Light with direct & indirect light

Deckenbeleuchtung soll folgendes Umsetzen:

– Ein Lichtkonzept kombiniert mit direkten und indirekten Licht
– Preiswert und leicht
– Indirekte Beleuchtung soll durch Wifi und über Handy Kontrollierbar sein
– Bluetooth, Speaker mit Dancing Speakers Light
– Ein- und Ausschalten mit  3 Way Radio Remote Controller

Seid Kreativ und design eures Deckenleuchter für Wohnzimmer oder egal wo…

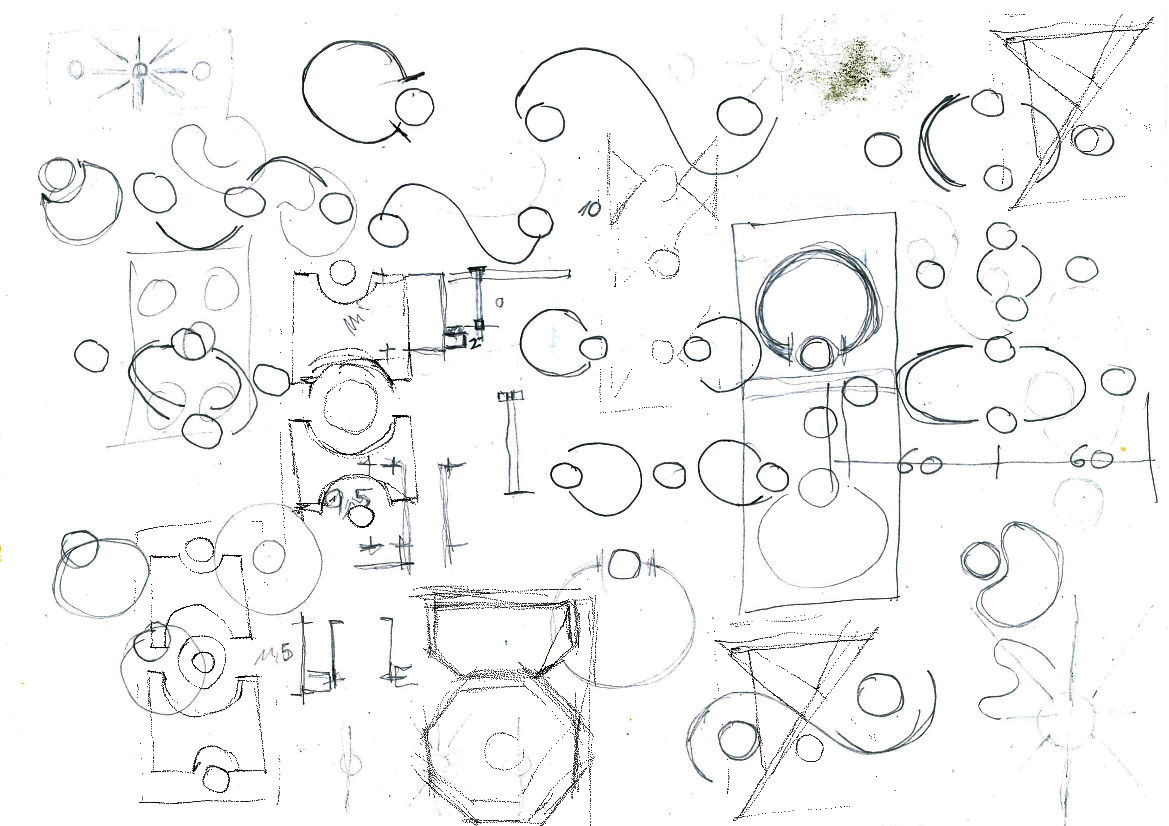

Design your own Ceiling light

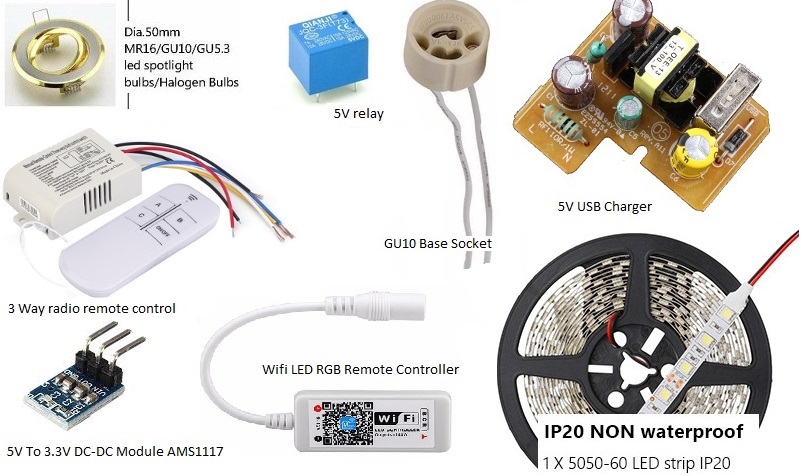

Verwendete Bauteile:

  • 3x LED Einbaustrahler 220v, 5W (GU10 LED SMD 5733 Spotlight)  in Kaltweiss
  • 5M Yellow 60 led chips 5050 (Warmweiss)
  • 5M RGB 300 led 5050 chips

    Verwendete Bauteile

  • 3x GU10 Base Socket Lamp Holder
  • 3x Golden Color Recessed Led Ceiling Fittings
  • Bluetooth Stereo Audio Module Transmission BK8000L
  • 12V Power supply und 3.3V Netzteil
  • 5V To 3.3V DC-DC Step-Down Module AMS1117
  • 2x speaker
  • 3 Way ON/OFF radio Remote Control Switch 220V, Transmitter/Receiver
  • AL-LC01 Wifi LED RGB Remote Controller
  • LED Styropor leiste (Stuck-leisten) für indirekte Beleuchtung 4m
  • Ein Isolation Styropor-platten 150×100 cm, 2cm dick
  • 3x Styropor-platten 30×30 cm,  1cm dicke
  • Holzleisten, Heißkleber, Weiße Farbe, eine Menge Kabel für die Zuleitung

Die Konstruktion besteht aus einem Oberteil und einem Unterteil. Das Oberteil enthält alle Elektronik Devices und wird an Decke befestigt.
Zum Schluss wird das Oberteil durch das Unterteil bedeckt, so dass nur das Unterteil und der Rand des Oberteil sichtbar ist.

Für Unterteil habe ich harte Styropor-platten (Isolation für Heizkörper) verwendet. Ich habe es in weiß gefärbt und 3 Löcher für LED Spots in sie gebohrt.

Darauf habe ich mit Styropor Platten 30×30 cm mehrere Muster zurecht geschnitten und auf der Untere Platte in einem Abstand ca. 5mm aufgeklebt.

Die Yellow Strip Rolle habe ich zurecht gemessen und insgesamt in 6 Stück geschnitten und habe sie um die Ränder befestigt.
Sie wurden Jeweils parallel an den GND, VCC gelötet. Dann wurden die Kabeln hinten mit Heißkleber fixiert.

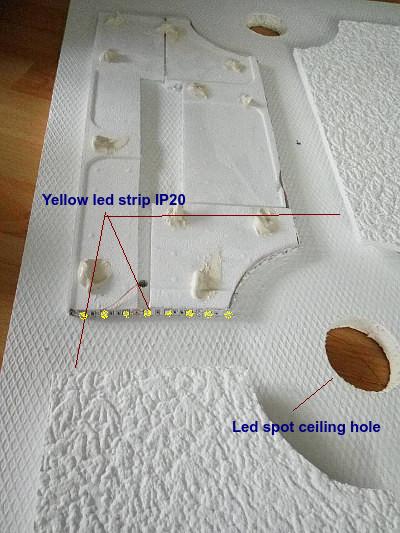

Unterteil und Gelbe LED Strip

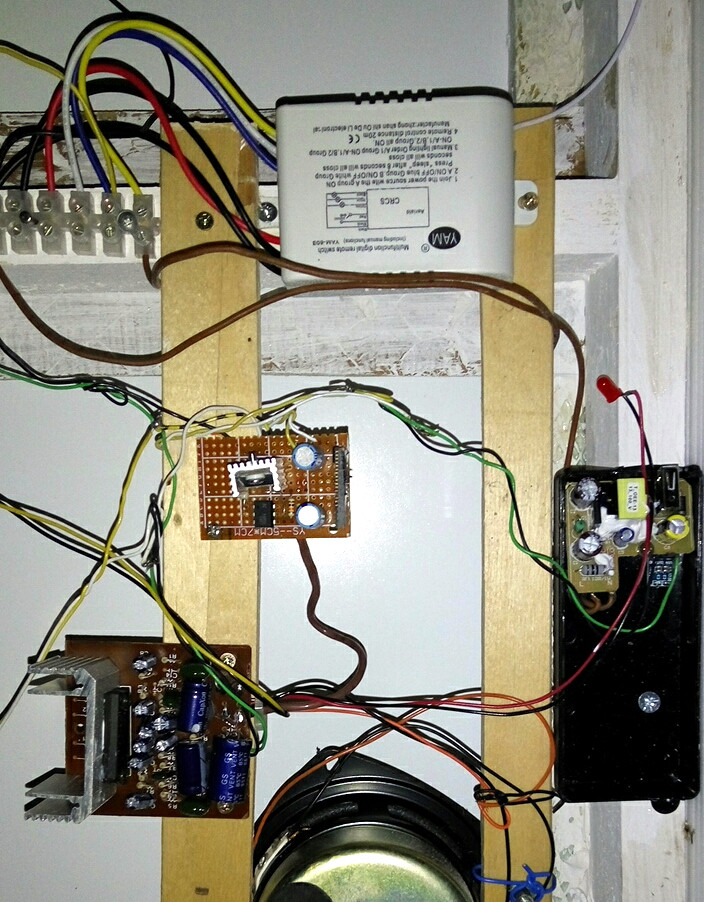

komplette Electronic

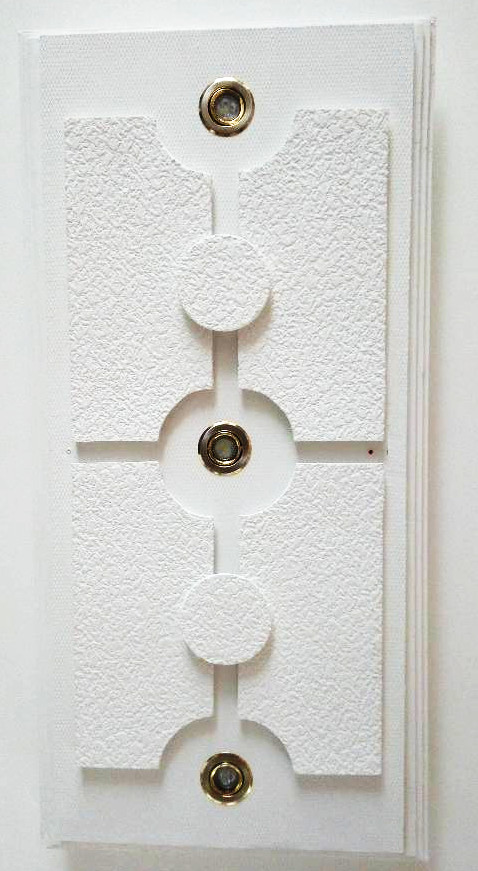

Deckenlampe nach der Montage

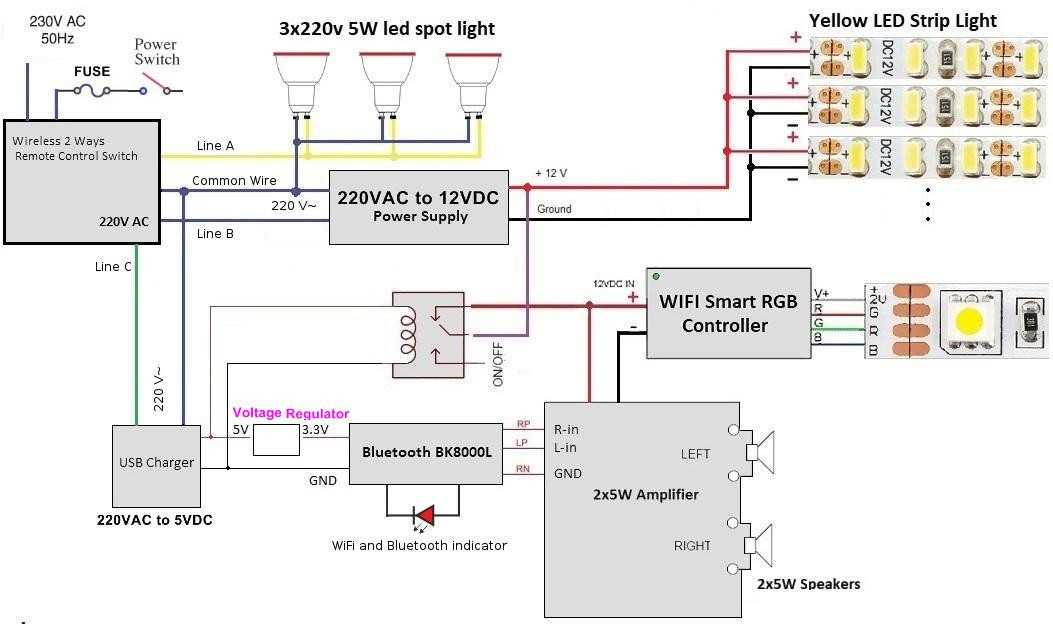

Der Schaltplan

Als oberem Teil (die Rückseite) habe ich einen Rahmen mit 4 Holzlatten  nach Maß 125×55 cm zusammen gestellt und zu einem Rechteck geschraubt. Um den Rahmen herum habe ich LED Stuck-Leisten für indirekte Beleuchtung angebracht.

Jetzt musste die Elektronik vorbereitet werden. Hierzu wurde wie gefolgt verkabelt:
Die Kompletten LEDs und Verstärker werden über einem Notebook Trafo versorgt.

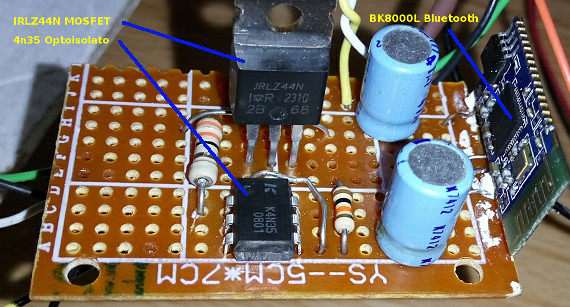

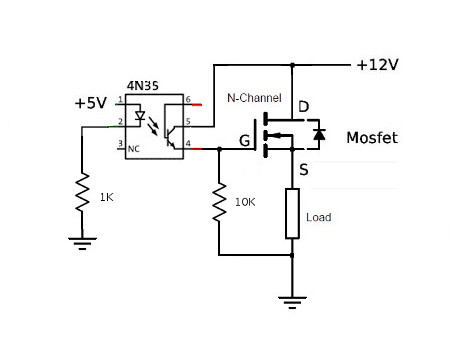

Ich habe das Relais durch ein N-Kanal MOSFET und ein 4N35 Optokoppler ersetzt.
Mit einem Optokoppler steuere ich ein galvanisch getrenntem Netzteil in meinem Fall  5VDC und der 12VDC Schaltnetzteil.

Die gesamte Elektronik und die Lautsprecher werden in den Rahmen des oberen Teil angebracht. Holz Rahmen wird an 4 stellen an die Decke befestigt.

Gewicht ist Komplett unter 5 kg

Die Anleitung soll Ihnen Mut machen ähnliches nach zubauen und ich wünsche Ihnen viel Spaß beim nach basteln.
